F-35가 처음으로 실전에 투입되는 것과 거의 동시에 발생한 추락사고로 인해 사람들의 많은 관심을 받고 있는데 스텔스 기능을 가진 “F-35 LightningⅡ”의 무장탑재량은 스텔스 기능을 할 때와 하지 않을 때인 “비스트 모드”가 거의 4배 가까이 차이가 납니다.
F-35는 제공권을 장악하기 이전에는 스텔스 모드로 작전을 수행해야 하기 때문에 많은 양의 무기를 탑재할 수가 없지만 비스트 모드에서는 4배 이상의 무기를 탑재할 수 있는 것이다.
그래서 이번에는 전투기에 탑재할 수 있는 무기의 양은 얼마나 되는지를 한번 알아보도록 하겠습니다.

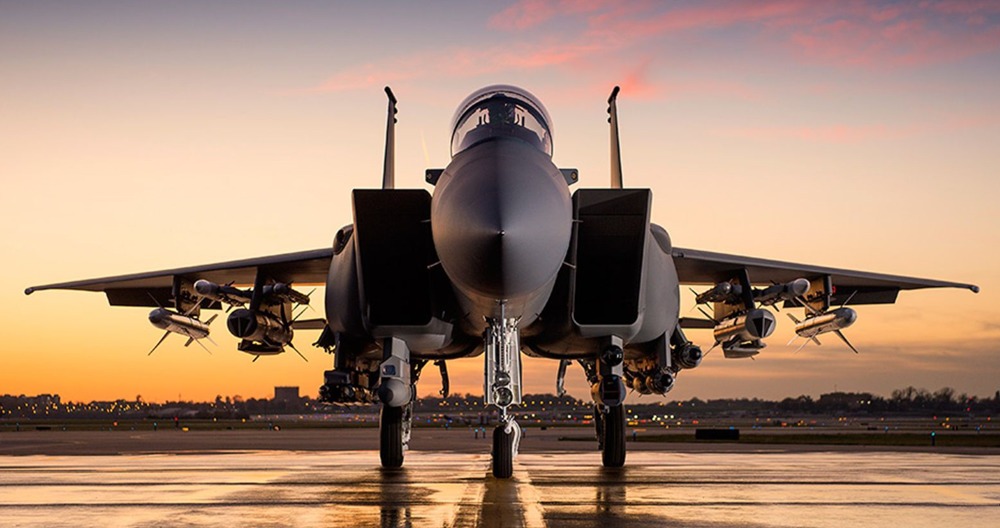

전투기는 대부분 날개의 아래쪽에 폭탄을 탑재하고 있는 모습을 볼 수 있는데 이렇게 미사일이나 폭탄을 외부에 탑재할 수 있도록 만든 것을 “하드포인트(Hardpoint)”라고 부르거나 “무장스테이션(Weapon Station)” 또는 줄여서 “스테이션(Station)”이라고 부르기도 합니다.
그런데 이렇게 전투기의 외부에 무기를 탑재하게 되면 당연히 공기의 저항이 증가하게 되고 따라서 연료소비량도 증가하게 됩니다. 그래서 전투기에는 “이 정도 이상을 탑재하면 공기의 저항이 이 만큼 발생한다.”고 하는 일명 “드랙 인덱스(Drag index)”를 사전에 계산하여 매뉴얼로 제공하고 있습니다.
즉, 기체의 외부에 무장을 할 때에는 공기의 저항으로 속도가 떨어지고 연비가 나빠지기 때문에 무장을 많이 한 전투기가 원활하게 작전을 수행하기 위해서는 공중급유가 필요하게 되는 것입니다.
무장스테이션(Weapon Station)
그러면 이러한 제약을 가지고 있는 전투기의 무장은 얼마까지 할 수 있는지를 F-15와 F-35를 예로 들면서 살펴보겠습니다.
먼저 F-15E의 무게에 관한 것을 정리해보면 파운드를 kg으로 환산한 것이라 약간의 차이는 날 수가 있지만 기본중량에 조종사의 무게를 합친 운용중량은 16,798kg입니다.
다음 F-15E의 표준이륙중량은 30,872kg이고 여기에 추가연료탱크(드롭 탱크) 2개를 연결하면 표준이륙중량은 34,731kg으로 증가하게 됩니다. 그리고 F-15E의 최대이륙중량인 36,774kg에서 2개의 드롭탱크를 추가한 중량을 뺀 2,043kg이 무기를 탑재할 수 있는 무게가 되는 것입니다.
따라서 F-15E의 전투기로서의 기능을 최대한 발휘하기 위해서는 최대이륙중량(36,774kg)에서 운용중량(16,798kg)을 뺀 무게(19.976kg)의 범위 안에서 작전거리와 기타 제반조건을 고려하여 “컨포멀 탱크(Conformal fuel tank)”에도 연료를 채우지 않음으로써 얻을 수 있는 4.379kg의 중량을 이용할 것인지 등에 대한 치밀한 계산이 필요한 것입니다.
또한 전투기에 요구되는 사항은 단순히 항속거리와 속도만이 아니라 적의 레이더를 피하기 위해 저공비행을 한다든지 애프터 버너를 ○분간 사용하여 이륙 후 고도 ○○피트의 저공으로 ○○km를 비행한 다음 다시 애프터 버너를 ○분간 사용하여 작전을 수행하고 10,000피트에서 ○○km를 비행하여 귀환한다는 세부적인 작전내용에 따라서 소모되는 연료의 양도 크게 달라지기 때문에 전투기에 얼마나 많은 양의 무기를 탑재하는가 하는 것은 정말 어려운 일이라고 할 수 있습니다.
또한 하드포인트에 장착할 수 있는 폭탄의 무게는 설계단계에서 이미 결정되어버리기 때문에 100kg가 한계인 하드포인트에 200kg의 폭탄을 장착할 수는 없으니 이런 점도 고려하여야 합니다.
F-35의 무장스테이션은 모두 11개이고 1~3은 왼쪽 날개, 4와 5는 좌현 폭탄창(Bomb bay), 스테이션 6은 동체 아래 중앙, 7과 8은 동체 우현 폭탄창, 마지막으로 스테이션 9~11까지는 오른쪽 날개의 위치에 있으며 장착할 수 있는 각각의 무게가 좌우 균형을 이루고 있음을 알 수 있습니다. 그런데 이런 무장스테이션에서도 특히 기체중앙의 양옆에 있는 폭탄창에 탑재하는 무기는 무게뿐만이 아니라 길이의 제약도 받게 됩니다.
아래의 사진에 보이는 것은 F-35에 탑재된 “AIM-120 암람” 공대공미사일인데 이것을 유럽판 암람이라고 하는 “MBDA 미티어”로 교체할 경우에는 날개가 커서 들어가지 않기 때문에 부득이하게 미사일의 설계를 변경하지 않을 수 없게 되는 것입니다.
※ 폭탄창의 우측은 “AGM-154 JSOW” 활공유도폭탄입니다.
MBDA 미티어
군에서는 최대한으로 무장을 하고 연료가 부족한 상태에서 이륙하여 비행하다가 중간에서 공중급유를 받아 연료를 보충하는 무장탑재량을 우선시하는 방법을 사용할 뿐만 아니라 기온의 영향을 받기 쉬운 제트엔진의 특성에 따라 온도의 상승에 따른 추력의 감소는 필연적으로 최대이륙중량의 감소를 가져오기 때문에 현대전에서의 공중전은 공중급유기의 중요성이 날로 커지고 있으므로 미국은 항공모함에서 이륙할 수 있는 무인공중급유기 “MQ-25A”의 개발에 박차를 가하고 있는 것입니다.
